戴姆勒奔驰eCOM box
库存状态: 现货
交货期: 1个工作日
电脑: 不包括
诊断软件: 不包括
诊断线: 包括
在线账号: 不包括
厂家证明: 可提供
保修政策: 主机12个月,线材不保
技术支持: 技术专家有偿提供技术支持
产品价格: ¥15800
产品详情





警告:

近日市场上发现深圳不法分子生成的盗版eCOM,外观上非常相似,盗版eCOM目前没有专用的纸盒包装,也没有产品说明手册,另外一个显著的区别就是盗版eCOM没有USB转LAN通讯线,使用的是一个劣质的网线,也不带串口数据线;OBD诊断线也是用比较劣质的材质生产。

盗版eCOM对车辆诊断及刷写危害极大,会带来严重的经济损失,消费者要谨慎识别,避免经济损失。

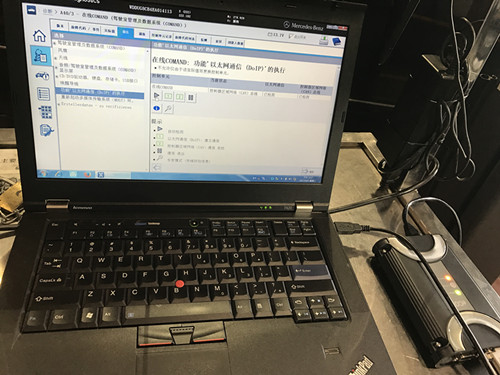

eCOM 是戴姆勒奔驰生产及研发部门使用的诊断及刷写通讯接口,支持奔驰超级工程师Vediamo以及专用开发软件DTS Monaco,比SDconnect(C4)有着更高的接入权限。另外经过特殊设置后,eCOM也能支持奔驰售后服务用的诊断软件Xentry(如图)。





奔驰工程师版Vediamo是奔驰工程师所使用来开发诊断软体用的工程软件 , 也就是现在大家所使用的 Xentry and DAS 就是基于VEDIAMO 工程师版所开发出来并交付给一般售后经销商使用。所以使用奔驰超级工程版在所有的 diagnosis诊断/coding 设码 / retrofit 改装 / flashing编程 功能上都是开放并且没有限制的。可以不必透过VEDOC( 原厂申请修改配备码的流程 ) 就能自由增加或减少SA代码 , 达到修改车辆配备的目的 , 例如 : 增加SA500电折后视镜 .
Xentry and DAS Developer mode 俗称 : 开拓数据工程版在2010 之后的版本 , 增加了许多功能上的限制. 所以大家在使用上会遇到车辆版本太新无法进入控制单元 , 或是进入该控制单元后无法做任何特别的修改 。例如: W204 /212 2012年的仪表要修改地区语系配置 , 或是开启其他便利功能 。


奔驰工程师版 的diagnosis诊断/coding 设码 / retrofit 改装 / flashing编程的数据库是使用Xentry 的数据库,所以奔驰工程师版是随著Xentry 的版本而定,只要数据库是新的就能在新车型上使用V4.00版本可以使用compact3 & SDconnect不支持ODX文档 。最新的V5.00使用eCom 支援ODX档.建议使用eCOM,具有DoIP功能,速度较快也比较稳定。

目前市面上大多是使用盗版的SDconnect作为VEDIAMO的通讯接口,盗版产品质量极不稳定,并且在软件升级时会有被锁机的风险。



eCOM产品组件:

§               eCOM Box Hardware IME4103203

§               USB-to-LAN Adapter IME4103204

§               DSUB9 Adapter cable for standard CAN connection MI03300307

§               使用说明

技术数据:

§                PC Interface:                  Ethernet / USB (with special cable

§              see also deliverables)

§                Voltage supply:                    12/24 VDC

§                Operating Temperature:    0..45°C

§                Storage temperature:        -20°C..70°C

§                Microprocessor:                   32Bit MPC5200 @396MHz

§                Memory:                             64MB RAM, 40 MB Flash

§                Vehicle interface:                 galvanically decoupled

·                CAN1 (high speed)

·                CAN2 (high/low speed)

·                K-Line

·                LIN

·                Ethernet

·                KL15


Pinning:

15 pin SUB-D


SubD-15 Pin

eCOM Box

Mapping des zugehörigen

OBD Kabels

1

Reserved for cabel ID

Not connected

2

CAN HI2

Not connected

3

CAN LO1

OBD14

4

Eth_Rx+

OBD3

5

Eth_Tx+

OBD12

6

K-Line

OBD7

7

Eth_Act /Ign

OBD8

8

Vbat

OBD16

9

CAN LO2

Not used

10

Eth_Rx-

OBD11

11

CAN HI1

OBD6

12

Eth_Tx-

OBD13

13

LIN

OBD15

14

VEH GND

OBD4/5

15

VEH GND

OBD4/5

Shield

Cable shield

Cable shield


9 Polig SUB-D


Pin

Signal

Remark

1

-

Vehicle ground

2

CAN LO1

CAN 1 (High speed) line low

3

CAN GND

CAN ground

4

-


5

CAN Schirm

CAN Shield

6

VEH_GND

GND

7

CAN Hi 1

CAN 1 (High speed) line high

8

-


9

Vbat

Voltage supply


USB2LAN Adapter cable

The latest software driver for the USB- Ethernet-Adapter (operating system has to be selected) should be downloaded from world wide web:

http://www.asix.com.tw/products.php?op=pItemdetail&PItemID=97;71;101&PLine=71
